Sensor Arus efek Hall ACS712 (Hall Effect Allegro ACS712)


Download artikel ini : Klik Disini

Pengukuran arus biasanya membutuhkan sebuah resistor shunt yaitu resistor yang dihubungkan secara seri pada beban dan mengubah aliran arus menjadi tegangan. Tegangan tersebut biasanya diumpankan ke current transformer terlebih dahulu sebelum masuk ke rangkaian pengkondisi signal.
Teknologi Hall effect yang diterapkan oleh Allegro menggantikan fungsi resistor shunt dan current transformer menjadi sebuah sensor dengan ukuran yang relatif jauh lebih kecil. Aliran arus listrik yang mengakibatkan medan magnet yang menginduksi bagian dynamic offset cancellation dari ACS712. bagian ini akan dikuatkan oleh amplifier dan melalui filter sebelum dikeluarkan melalui kaki 6 dan 7, modul tersebut membantu penggunaan untuk mempermudah instalasi arus ini ke dalam sistem.
ACS712 adalah Hall Effect current sensor. Hall effect allegro ACS712 merupakan sensor yang presisi sebagai sensor arus AC atau DC dalam pembacaan arus didalam dunia industri, otomotif, komersil dan sistem-sistem komunikasi. Pada umumnya aplikasi sensor ini biasanya digunakan untuk mengontrol motor, deteksi beban listrik, switched-mode power supplies dan proteksi beban berlebih.
Sensor ini memiliki pembacaan dengan ketepatan yang tinggi, karena didalamnya terdapat rangkaian low-offset linear Hall dengan satu lintasan yang terbuat dari tembaga. cara kerja sensor ini adalah arus yang dibaca mengalir melalui kabel tembaga yang terdapat didalamnya yang menghasilkan medan magnet yang di tangkap oleh integrated Hall IC dan diubah menjadi tegangan proporsional. Ketelitian dalam pembacaan sensor dioptimalkan dengan cara pemasangan komponen yang ada didalamnya antara penghantar yang menghasilkan medan magnet dengan hall transducer secara berdekatan. Persisnya, tegangan proporsional yang rendah akan menstabilkan Bi CMOS Hall IC yang didalamnya yang telah dibuat untuk ketelitian yang tinggi oleh pabrik.

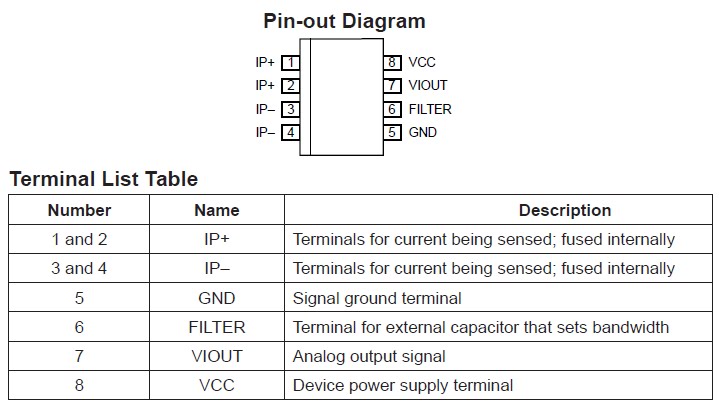

Output/keluaran dari sensor ini sebesar (>VIOUT(Q)) saat peningkatan arus pada penghantar arus (dari pin 1 dan pin 2 ke pin 3 dan 4), yang digunakan untuk pendeteksian atau perasa arus. Hambatan dalam penghantar sensor sebesar 1,2 mΩ dengan daya yang rendah. Jalur terminal konduktif secara kelistrikan diisolasi dari sensor leads/mengarah (pin 5 sampai pin 8). Hal ini menjadikan sensor arus ACS712 dapat digunakan pada aplikasi-aplikasi yang membutuhkan isolasi listrik tanpa menggunakan opto-isolator atau teknik isolasi lainnya yang mahal. Ketebalan penghantar arus didalam sensor sebesar 3x kondisi overcurrent. Sensor ini telah dikalibrasi oleh pabrik. Untuk lebih jelas dapat dilihat pada Gambar Blok Diagram berikut :





Contoh dari gambar grafik diatas, IC yang digunakan adalah versi 30A, artinya IC ini dapat dialiri arus dari -30A sampai 30A dengan sensitivitas 100mV/A.

Beberapa fitur penting dari sensor arus ACS712 adalah:
▪ Jalur sinyal analog yang rendah noise
▪ Bandwidth perangkat diatur melalui pin FILTER yang baru
▪ Waktu naik keluaran 5 mikrodetik dalam menanggapi langkah masukan aktif
▪ Bandwith 50 kHz
▪ Total error keluaran 1,5% pada TA = 25°, dan 4% pada -40° C sampai 85° C
▪ Bentuk yang kecil, paket SOIC8 yang kompak.
▪ Resistansi internal 1.2 mΩ.
▪ 2.1 kVRMS tegangan isolasi minimum dari pin 1-4 ke pin 5-8
▪ Operasi catu daya tunggal 5.0 V
▪ Sensitivitas keluaran 66-185 mV/A
▪ Tegangan keluaran sebanding dengan arus AC atau DC
▪ Akurasi sudah diatur oleh pabrik
▪ Tegangan offset yang sangat stabil
▪ Histeresis magnetic hampir mendekati nol
▪ Keluaran ratiometric diambil dari sumber daya
